Najważniejsze cechy:

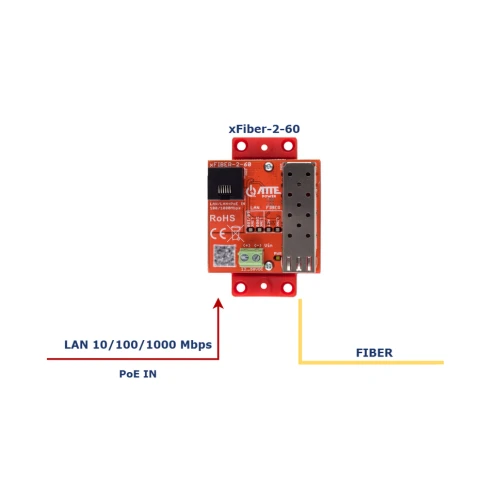

• 2 porty łącznie (1x PoE IN + 1x SFP) – zasilanie i dane po RJ45 + uplink światłowodowy.
• PoE IN na porcie LAN (LAN/LAN + PoE IN) – zasilanie urządzenia przez Ethernet.
• Gigabit Ethernet 1000 Mb/s – port LAN pracuje z prędkością 1 Gb/s.
• Zasilanie wejściowe z RJ45: 35–56 V – zasilanie przez PoE IN w tym zakresie napięć.
• Alternatywne zasilanie przez CON1: 12–58 V – możliwość zasilania zewnętrznego DC.
• Port SFP – podłączenie wkładki SFP i transmisja po światłowodzie.
• Zabezpieczenia przepięciowe – ochrona dla LAN/PoE IN oraz CON1.
• Sygnalizacja prędkości LAN – LED dla 10/100 i 1000 Mb/s.
• Sygnalizacja światłowodu – FIBER ACT (aktywność) i FIBER LINK (zestawienie łącza).
• Kompakt IP20, -25…+65°C (51 × 51(73) × 21 mm, 0,029 kg) + montaż z adapterami TH-35/RACK – mały moduł do zabudowy i elastycznego montażu.

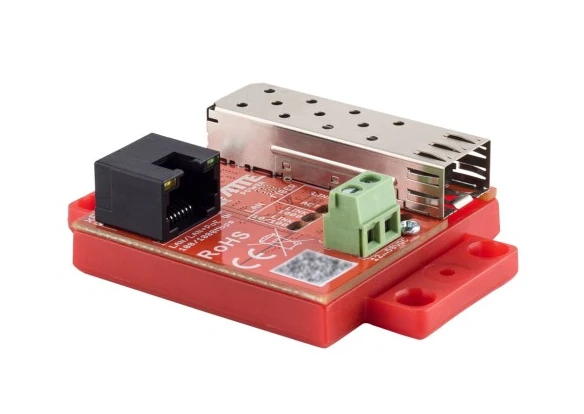

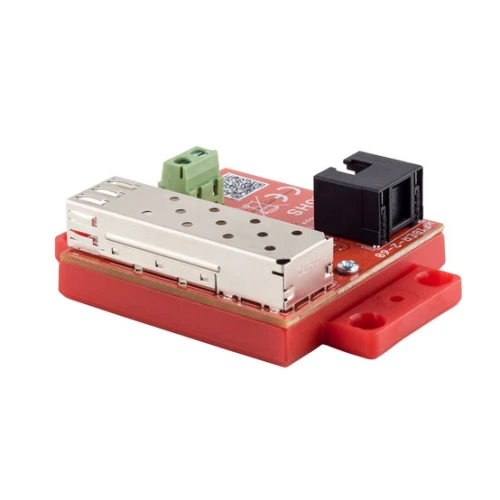

Gigabitowy media konwerter Ethernet - SFP ATTE xFIBER-2-60

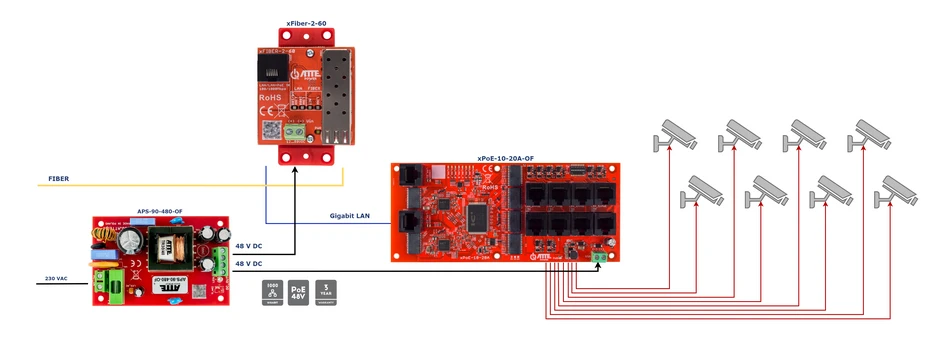

xFIBER-2-60 jest gigabitowym konwerterem Ethernet - SFP dedykowanym do systemów telewizji przemysłowej IP. Urządzenie umożliwia dwukierunkową konwersje sygnału miedzianego Ethernet na optyczny sygnał SFP. Stosując dowolną kompatybilną ze standardem IEEE 802.3z wkładkę SFP mamy możliwość dostosowania parametrów toru optycznego do wymogów instalacji (np. współpraca z światłowodami jednomodowymi lub wielomodowymi). Moduł może być zasilany poprzez złącze śrubowe lub bezpośrednio ze switcha PoE pracującego w standardzie 802.3af. Pozwala to na prostą rozbudowę istniejących instalacji o dodatkowy port SFP bez wymiany switcha.

Informację o połączeniu, transmisji oraz przepustowości są sygnalizowana poprzez diody LED:

• PWR - Urządzenie jest zasilane
• FIBER ACT - Aktywność na porcie SFP
• FIBER LINK - Transmisja na porcie SFP
• LAN LINK 1000 - Transmisja na porcie LAN 1000Mbps
• LAN LINK 10/100 - Transmisja na porcie LAN 10/100Mbps

WAŻNE

Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy (minimum IP44).

Jeśli urządzenie będzie zastosowane w niewielkiej przestrzeni jest możliwe nacięcie i wyłamanie uchwytów montażowych podstawki w celu zmniejszenia wymiarów modułu.

xFIBER-2-60 jest wyposażony w uniwersalną podstawkę montażową, która umożliwia montaż na kilka sposobów:

• z użyciem kołków montażowych na rastrze 10.8mm, jaki jest we wszystkich obudowach ABOX
• z użyciem kołków montażowych do adapterów RACK 19” oraz RACK 10”
• poprzez przykręcenie przez dodatkowe otwory do dowolnej płaskiej powierzchni
• stosując dodatkowy adapter ADD-TH35 można zamontować moduł na szynie TH35 (DIN)
• urządzenie nie współpracuje z wkładkami SFP w standardzie IEEE 802.3u 100Base-FX.
• wkładki SFP należy zakupić oddzielnie (ATTE nie posiada wkładek w ofercie)
• xFIBER-2-60 współpracuje z wkładkami jednomodowymi oraz wielomodowymi kompatybilnymi ze standardem IEEE 802.3z

Specyfikacja techniczna:
