Najważniejsze cechy:

• 6 portów łącznie (5x PoE + 1x UpLink) – podłączenie 5 urządzeń z PoE i wyjście do sieci.
• PoE Passive OUT na LAN 1–LAN 5 – zasilanie i dane po skrętce dla urządzeń zgodnych z PoE Passive.
• LAN 10/100 Mb/s: LAN 1–LAN 6 – komplet portów Fast Ethernet, w tym uplink.
• Napięcie wejściowe 190–260 VAC, 50 Hz – zasilanie bezpośrednio z sieci energetycznej.
• Wyjście PoE 55 V ± 2% – stabilne napięcie dla zasilania PoE.
• Moc całkowita 90 W – zapas mocy do zasilania kilku odbiorników jednocześnie.
• Do 40 W na port (LAN 1–LAN 5) – obsługa urządzeń o większym poborze mocy.
• Kontrola PoE zworkami (LAN 1–LAN 4) – szybkie odłączenie/załączenie zasilania na wybranych portach.
• Zabezpieczenia i sprawność: przepięciowe LAN 1–LAN 6, przeciwzwarciowe 0,75 A na PoE, 93% @90 W – ochrona instalacji i mniejsze straty energii.
• Moduł do zabudowy: -25…+50°C, 95 × 131 × 28 mm, 0,14 kg – kompaktowa konstrukcja do integracji w obudowie/urządzeniu.

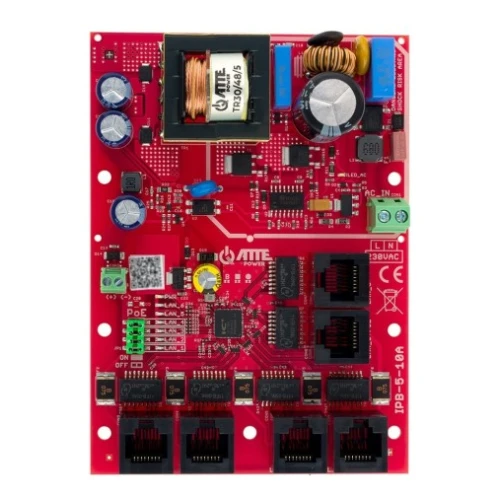

Switch PoE 6 portowy ATTE ze zintegrowanym zasilaczem

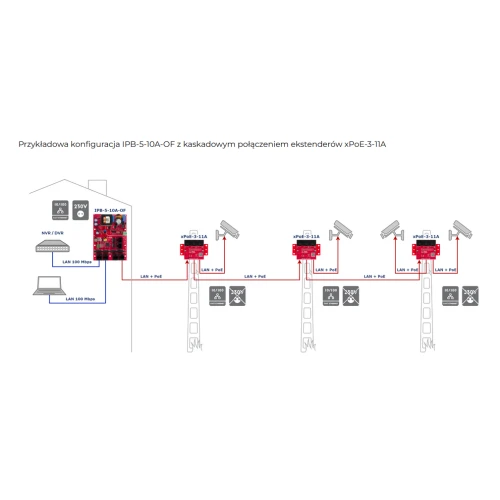

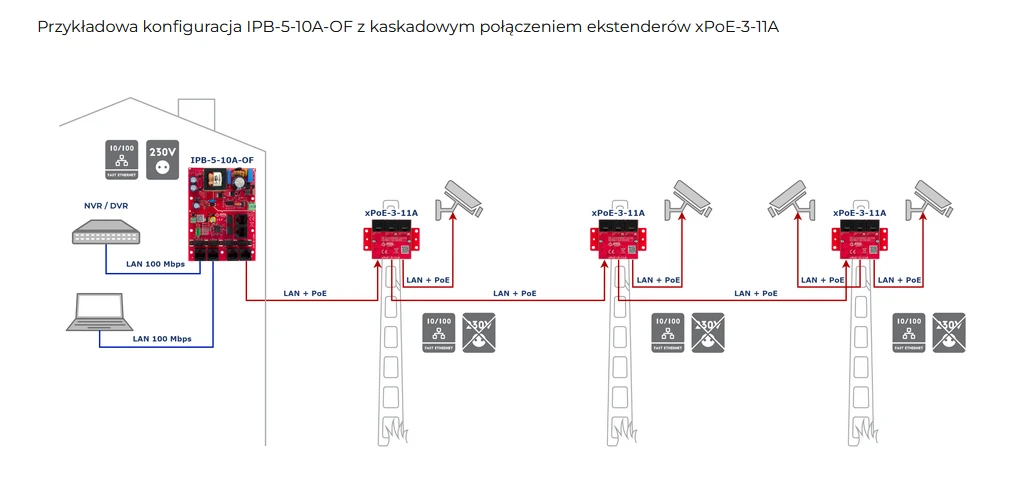

Switch PoE 6 portowy 10/100Mbps (5xPoE + 1xUplink), zasilanie PoE po 4 parach, moduł do zabudowy ze zintegrowanym zasilaczem 55V 90W. Został zaprojektowany jako uniwersalny przełącznik sieciowy PoE dedykowany do systemów telewizji przemysłowej IP. Zintegrowanie zasilacza bezpośrednio z switchem sprawia, że dużą część montażu ogranicza się do podłączenia przewodów UTP oraz zasilania 230VAC z sieci. Duża moc zasilacza (90W), wysokie napięcie wyjściowe (55VDC) oraz zasilanie po wszystkich parach przewodu UTP pozwala na zasilanie odbiorników wymagających większej mocy. Przykładem takiego odbiornika może być kamera PTZ lub grupa ekstenderów PoE serii xPoE, lub APT. Dzięki wysokiej mocy na portach PoE w IPB oraz podwyższonemu napięciu zasilania PoE możemy w łatwy sposób tworzyć rozległe instalacje lub dodatkowe rozgałęzienia za pomocą ekstenderów serii APT/ xPoE. Jednocześnie IPB-5-10A-OF jest wygodnym źródłem zasilania PoE dla konwerterów 2WIRE oraz XCOAX. Przy dobrej jakości przewodów możliwe jest podłączenie kilku kamer IP na jednym przewodzie koncentrycznym lub skręcanej parze przewodów.

Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu w przypadku zwarciu lub przeciążeniu pojedynczego portu PoE oraz automatyczny powrót napięcia po ustąpieniu awarii. Urządzenie IPB-5-10A-OF jest modułem do zabudowy, natomiast istnieją dwa modele switcha sprzedawane z obudową zewnętrzną. Pierwszy model to IPB-5-10A-S4 w dedykowanej obudowie ABOX-S4, ma ona IP55 oraz dwie gumowe zaślepki kablowe. Drugim wariantem jest IPB-5-10A-M2 w obudowie zewnętrznej ABOX-M2 ze stopniem ochrony IP56, obudowa ma dławnice 6 x M16 oraz 1 x M20. Switch IPB-5-10A-OF jest przeznaczony do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af, oraz PoE PASSIVE.

Specyfikacja techniczna:
