Alarmkontrollsenter Ropam NEOLTE-IP-SET

Viktige funksjoner:

Støtte for temperatur- og fuktighetssensorer (kablet, trådløs) Romtermostatfunksjon (støtte for 1 varmesone) Mulighet for styring av utganger for å kontrollere automatiseringselementer via: RopamNeo mobilapplikasjon, SMS, DTMF, CLIP (KeyGSM) Analog inngang AI 0-10V for styring av fysiske parametere f.eks. batterispenning, luftfuktighet [%RH], temperatur osv. Grafisk, blokklogisk editor (DiagramEditor) Avanserte logikkfunksjoner, aritmetiske funksjoner, tellere, tidsreléer Opptil 10 uavhengige logiske betingelser (If...Then...Else-blokker) Opptil 20 tidsreléer for realisering av tidslogiske funksjoner Diagramredigerer - grafisk logikkveiviser eller skriptredigerer (C-skriptspråk)

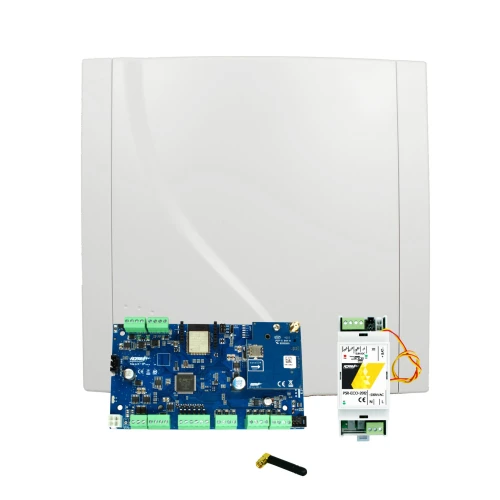

Ropams NeoLTE-IP-SET, som inkluderer NeoLTE-IP-kontrollpanelet, støttet av PSR-ECO-2012 bufferstrømforsyning, AT-GSM-MINI90-antennen og O-R3P-kabinettet, er den perfekte kombinasjonen av alarmsystem og hjemmeautomatisering, med GSM/LTE- og WIFI-tilkobling. Den moderne designen og den avanserte teknologien passer perfekt inn i en rekke forskjellige rom og interiører.

Programvare: Systemet programmeres og konfigureres ved hjelp av den dedikerte programvaren NeoGSM-IP Manager. Dette er en brukervennlig applikasjon som gjør det mulig å konfigurere hele systemet, inkludert utvidelsesmoduler. Programmering fra en datamaskin krever en fysisk tilkobling til PBX, som gjøres via en microUSB-port. NEDLASTINGSKOBLING.

Modulærdesign og integrasjon

Takket være den modulære designen har sentralen et bredt spekter av utvidelsesmuligheter. En rekke sensorer (bevegelse, røyk, oversvømmelse osv.), alarmer og bygningsautomatiseringsenheter kan kobles til den. Den integrerte IP-modulen gjør det mulig med fjernstyring og overvåking via mobilapplikasjoner (f.eks. RopamHome) og skytjenester.
Styring avbygningsautomasjon

NEOLTE-IP-SET fungerer ikke bare som et kontrollpanel, men også som et styringssystem for hjemmeautomasjon. Det er mulig å styre belysning, porter, rullegardiner, oppvarming og andre elementer i det smarte hjemmet. Systemet støtter automatiseringsscenarier som kan tilpasses etter brukerens behov (f.eks. "forlate huset" - lukke rullegardinene, aktivere alarmen, slå av belysningen).


Enkel installasjon og konfigurasjon

Settet er designet for enkel installasjon. Konfigurasjonen av kontrollpanelet utføres ved hjelp av dedikert programvare som gjør det mulig å tilpasse innstillingene til brukerens spesifikke behov. Avanserte diagnoseverktøy og teknisk fjernsupport er tilgjengelig for installatører.

Ropam har utviklet programvaren RopamNeo for styring av alarmsystemer basert på NeoLTE-IP-sentralen. Fjerntilkobling av applikasjonen med sentralen via LTE/GPRS eller Internett (dynamisk IP-adresse) er mulig via RopamBridge-serveren.

Teknisk spesifikasjon for NEOLTE-IP:

Forsyningsspenning	U = 9V ~ 14V/DC min/maks @ 1,5A min (krever bruk av PSR-ECO-5012-RS/2012 strømforsyningsenhet)
Indikasjon på svikt i likestrømforsyningen	U<11V
Belastningskapasitet for de kontrollerte utgangene: O1, O2 og forsyning av AUX, KBD	In = 1,0 A (kontinuerlig), Ipeak = 1,3 A (momentan)
Kortslutnings- og termisk beskyttelse av utganger: O1, O2, AUX, KBD	Ilim = 1,0A ~ 1,7A, Tj, Tc= 125 °C (tilstand: kortslutningsstrømbegrensning eller overbelastning av utgang)
Lastkontroll for utganger: O1, O2	2KΩ maks. linjeimpedans
Belastningskapasitet for utgangene O3-O8	700mA @30Vdc
Strømforbruk for kontrollpanelsystemer (uten utganger)	300/95/70 - maks/a maks/min
Wifi av, GSM av, Eth	-15mA, -10mA, +30mA
LTE-modem	Støtter 4G- og 2G-nettverk, (LTE-FDD: B1/B3/B5/B7/B8/B20/B28)
GSM-driftsfrekvens for modemet	850 / 900 / 1800 / 1900 MHz
WIFI-modul	802.11 b/g/n, 2,4 GHz, med innebygd PCB-antenne for huset
Type dataoverføring	SMS, TALE, GPRS
Lydsignal: AUDIO IN, AUDIO OUT (VSR-kontakt)	2 Vrms
Binære innganger (programmerbare)	NO, NC, EOL, 2EOL/NC, 2EOL/NO = hi-Z/~30Ω, ~30Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/1k1 linjeimpedans for type: ingen overtredelse/overtredelse
Temperaturfølerinnganger.	T1 - T2 (data), GND, +VT (3,3 V)
Analog inngang (programmerbar)	Uin = 0 - 10V / DC (maks.) (impedans Z = 30KΏ , oppløsning 10mV, nøyaktighet 1 % av hele området)
Systemkommunikasjon	Mag

Teknisk spesifikasjon PSR-ECO-2012:

Forsyningsspenning og strøm	Uin = 195V ~ 265V/AC 50Hz, Irms = 0,25A maks.
Inngangsstrøm for strømforsyningen	11A@2ms - uten belastning
Utgangsspenning på PSU-enheten	Uout = 13,8 VDC +0,5 V/-1 V uten ACU Un = 13,8 VDC (@20 °C, Iout=0A) Uout = 9,5 VDC til 14,3 V når ACU er tilkoblet
DC-rippelspenning	100mV p-p maks.
Parameter for automatisk kompensering av ladespenning	-3 [mV/°C/celle] +/- 20 % over designtemperatur 20 °C +3 [mV/°C/celle] +/- 20 % under designtemperatur 20 °C
Strømforsyningens utgangseffekt (strømkapasitet)	20 W (maks. 1,5 A)
Total effekt for strømforsyningen	25W
Energieffektivitet	88% ~ 91%
Energiforbruk uten belastning fra ~230 V strømnett (Iout=0, Ibat=0)	0,39 W (S = 3,5 VA)
Indikasjon på strømbrudd	ACok teknisk utgang
DC lavspenningsfeilindikasjon	Uout min +1V (+/-5 %)
Utladet batteris avbruddsspenning Uout min	Uout<10V uten belastning Uout <10,4V@Iout 1,5A
Utgangsbelastning +V, GND	In = 1,5A (kontinuerlig) Ipeak = 2A (momentan)
Kortslutningsbeskyttelse av boost-omformeren	Ilim = 1,8A (+/-5 %), (tilstand: kortslutningsstrømbegrensning eller overbelastning av utgangen)
Termisk kortslutningsbeskyttelse av utgangen: +BAT	PTC 1,85A
Belastningskapasitet for utgangene FBAT, ACok	FBAT: 100mA@30Vdc maks. (ingen kortslutningsbeskyttelse) ACok: 5mA@12Vdc
Utgangstype: FAC, FBAT	OC (åpen kollektor, åpen kollektor)</td

O-R3P teknisk spesifikasjon:

Kontrollpaneler og moduler	Ropam
Sabotasjebeskyttelse	Sabotasjebeskyttelse Ropam sabotasjebryter mikrobryter
Sabotasje	Åpning, oppfyller kravene i standarden PN-EN 50131
Bruksområde	Innendørs
Utførelse	ABS-plast Gitter inkludert
Farge	RAL 7035 (lys grå)
Lukking	Skrudd x4 fra fronten
Plass til batteri	7Ah/12 Blybatteri tørt (SLA)
DIN-skinne (TH35)	For montering av PSR-ECO strømforsyning
GSM-, WIFI-antennemontering inne i kabinettet	Ja Ja
Dimensjoner (B/H/D)	Eksternt hus 264x253x85 [+/-2 mm].
